Выключатель рудничный постоянного тока ВАРП-250/500

Выключатели автоматические рудничные постоянного тока типа ВАРП-250, ВАРП-500 и ВАРП-1000 — предназначены для применения в сетях постоянного тока для защиты от токов короткого замыкания и перегрузки, а также для оперативных включений и отключений участков сети в условиях угольных шахт, рудников и разрезов не опасных по взрыву газа и пыли.

Описание

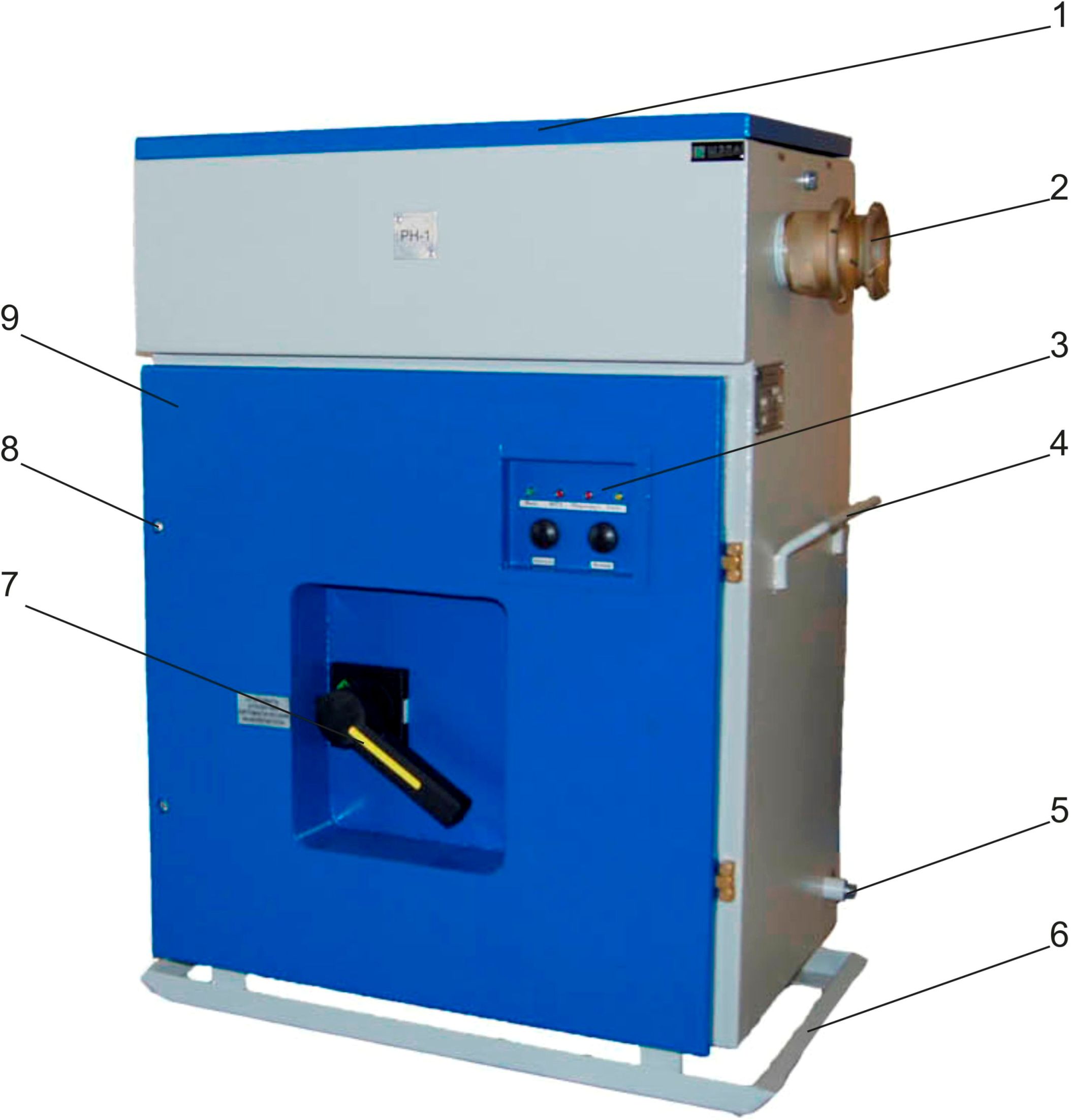

Выключатель рудничный типа ВАРП-500, ВАРП-1000
1 — крышка камеры вводов
2 — вводы кабельные
3 — панель ПСУ-1П
4 — ручка
5 — зажим заземляющий
6 — салазки
7 — рукоятка автоматического выключателя
8 — устройство запорное
9 — дверца

Основные функции выключателей ВАРП 250…1000:

Функции управления

  • ручное управление;
  • дистанционное включение и отключение;
  • проверка МТЗ;
  • деблокировка срабатывания защит от к.з. и перегрузки (кнопка «сброс»).

Функции защиты

  • защита от токов к.з. и перегрузки (электронный расцепитель).

Функции световой сигнализации

  • контроль напряжения сети — индикатор «Сеть»;
  • выключатель включен — индикатор «Вкл»;
  • режим к.з. — индикатор «МТЗ»;
  • режим перегрузка — индикатор «Перегрузка».

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Условия эксплуатации выключателей ВАРП 250 (ВАРП 500, ВАРП 1000):

Температура окружающей среды: от — 10°до + 35°С

Высота над уровнем моря, м: до 1000

Запыленность, мг/м: до 100

Относительная влажность воздуха при t= 35°±2°С: 98± 2 %

Вибрация частотой 1-35 Гц, м/с2: 4,9

Нормальное рабочее положение: вертикальное

Допустимый наклон: до 25 оС

Окружающая среда: невзрывоопасная

Степень защиты: IP54

Исполнение: РН1

Конструкция рудничных выключателей:

Выключатели рудничные ВАРП состоят из комплекта электротехнических элементов, смонтированных в корпусе:

  • камеры вводов и выводов, закрываемой крышкой;
  • камеры пускозащитной аппаратуры закрываемой дверцей с механизмом блокировки, препятствующим ее открытию при включенном автоматическом выключателе и наоборот.

Камера вводов и корпус пускозащитной аппаратуры разделены горизонтальной перегородкой.

Через кабельные сальники  в перегородке проходят силовые и контрольные кабели.

Камера вводов имеет вводы для подключения кабеля к сети и питания токоприемников , а также кабелей сигнализации и управления.

ЗАЩИТА ОТ ТОКОВ К.З. И ПЕРЕГРУЗКИ:

Защита контактной сети от токов к.з. и перегрузки в выключателях рудничных ВАРП осуществляется блоком БУЗ-1П со встроенным микроконтроллером EASY-512 . Источником входного сигнала является трансформатор постоянного тока (датчик тока), имеющий на выходе сигнал (0-200 мА) с линейной характеристикой прямо пропорциональный току нагрузки в любой момент времени.

Сигнал от датчика тока обрабатывается аналоговым компаратором микроконтроллера. При превышении значений уставок по каналу перегрузки или к.з. выдается команда на срабатывание независимого расцепителя МХ и отключения автоматического выключателя.

Защита от перегрузки и к.з. настраивается переключателями R1 и R2 с выбором положения переключателя в зависимости от расчета токов к.з. и перегрузки.

Переключатель уставки номинального тока (Ir) имеет для:

  • ВАРП-500 — 4 позиции
  • ВАРП-1000 — 6 позиций.

Переключатель уставки для токов к.з. (Im) имеет для:

  • ВАРП-500 — 6 позиций
  • ВАРП-1000 — 10 позиций.
